ZCW9-363/Y4000-50隔離斷路器

一、產品介紹：

基于公司現有的LW25-363/Y4000-50斷路器，采用自能滅弧原理，開斷性能好、操作功小、結構緊湊，采用斷路器斷口代替隔離斷口，配用液壓彈簧機構，性能穩定可靠。

有源電子式電流互感器，保護采用羅氏線圈，測量采用低功率線圈，采集器供電方式為激光電源和取能線圈雙路供電。采用公司現有的JW-363型接地開關，接地開關運動軌跡垂直于端子出線，接地開關集成于隔離斷路器側，與隔離斷路器共支架，接地開關與隔離斷路器具有相應的聯鎖關系。采用了電氣和機械雙重連鎖保護系統，防止誤操作，確保產品安全可靠。其中機械閉鎖保護系統采用采用220V、6W電機驅動，可遠程和就地操作。智能終端、合并單元、在線監測IED置于智能控制柜內。

一次元件高度集成，在隔離斷路器的基礎上高度集成了電子式電流互感器、接地開關等，優化了空間布局，可使電站面積縮減40%以上。

打破現有的一、二次設備界限，將智能組件、傳感器與一次設備一體化設計，實現設備有效集成，功能高度整合，確保了一次設備智能化向智能一次設備轉變；

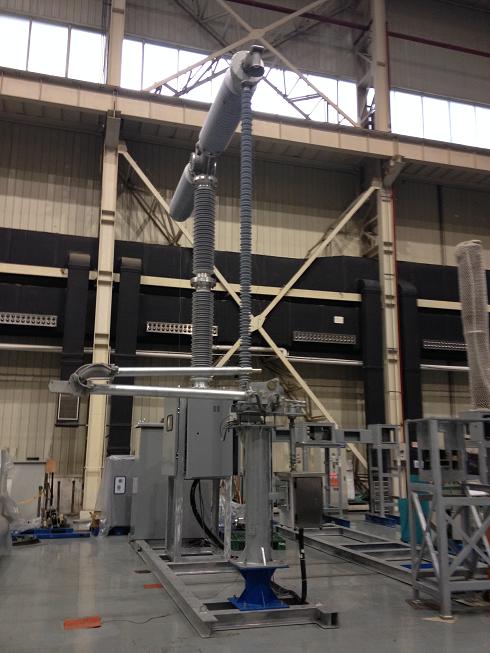

二、產品照片
