LW25-126/145/T3150-40瓷柱式斷路器

（配彈簧操動機構）

一、產品介紹

LW25-126/145/T3150-40瓷柱式斷路器產品的樣機于97年12月通過國家機械局和國家電力公司組織的專家鑒定。以SF6作為滅弧介質，采用自能滅弧結構，配以合理的噴口形狀和合理的電場設計，噴口上游區結構獨特，有效利用了觸頭堵塞效應，可開斷40kA短路電流，并且具有失步開斷、近區故障開斷等特殊開斷能力及開斷容性電流時不會產生重燃和重?fù)舸?，開斷感性電流時不會產生過高的過電壓。觸頭全部為自力型，觸頭材料采用導電率高、彈性好的合金材料，觸頭之間的接觸壓力來自材料的彈性形變，這樣就避免了因彈簧脫落、繃斷、退火而造成的觸頭間不可靠接觸，既保證了產品運行的可靠性，又簡化了產品結構。

126kV瓷柱式斷路器產品絕緣裕度大，其絕緣水平可達145kV電壓等級，運行可靠性較高。機構箱由側掛式改為下掛于框架正下方，增強了產品密封性能和產品穩定性。SF6氣管系統采用不銹鋼整體管路，密封性能更加優越。彈簧操作機構結構簡單，可靠性高，維護工作量特小，檢修工作大大減少，該斷路器近于免維護型斷路器。

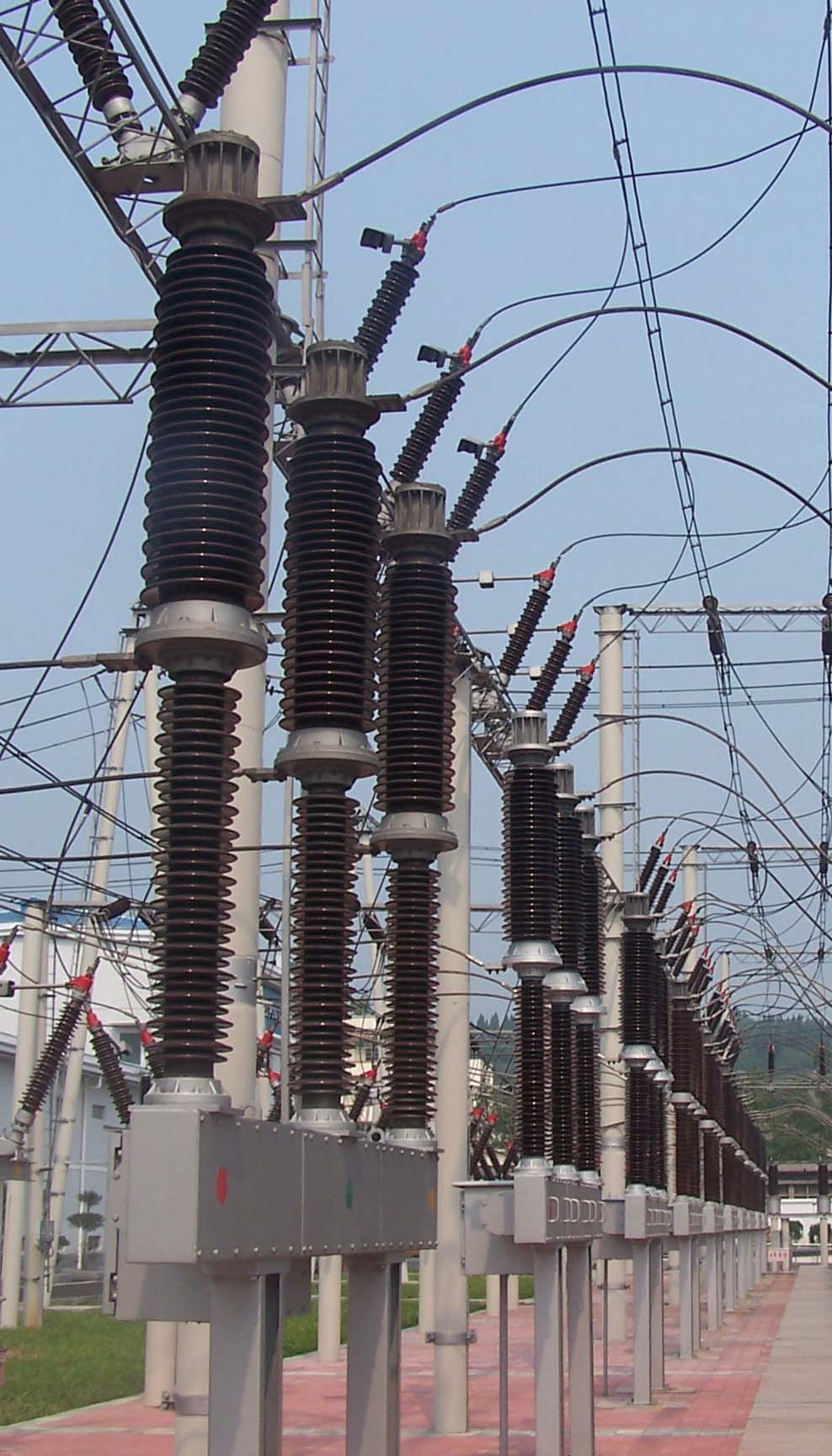

二、產品照片
