LW15C-252/Y5000-63瓷柱式斷路器

（配用液壓彈簧操動機構）

一、產品介紹

該產品以SF6作為滅弧介質，采用自能滅弧結構，配以合理的噴口形狀和合理的電場設計，噴口上游區結構獨特，有效利用了觸頭堵塞效應，具有失步開斷、近區故障開斷等特殊開斷能力及開斷容性電流時不會產生重燃和重?fù)舸_斷感性電流時不會產生過高的過電壓。觸頭全部為自力型，觸頭材料采用導電率高、彈性好的合金材料，觸頭之間的接觸壓力來自材料的彈性形變，這樣就避免了因彈簧脫落、繃斷、退火而造成的觸頭間不可靠接觸，既保證了產品運行的可靠性，又簡化了產品結構。

產品低溫性能優越，低溫可達-45℃，并在國家高壓電器質量監督檢驗中心取得相關試驗報告，并且在在寧夏、新疆地區有大量的工程運行業績，完全滿足低溫地區的特殊使用要求。開斷容量大，額定電流可達5000A，短路開斷電流63kA，開斷性能優越。

機構箱可滿足防風沙及保溫的需求，采用雙層密封結構，滿足IP55防護等級的要求。產品外絕緣裕度大，可滿足海拔2500米外絕緣要求，運行可靠性較高。

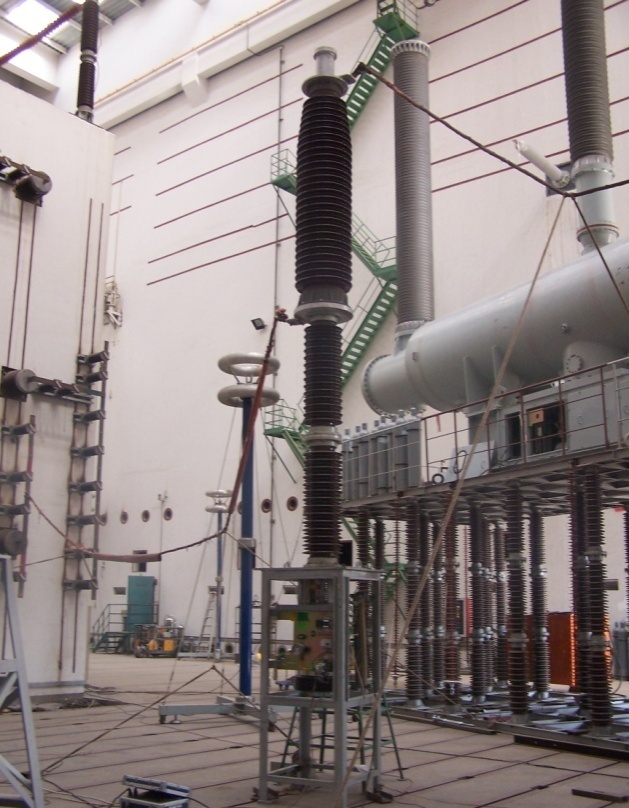

 二、產品照片
